型號：
DH-T333311R 雙拼自動焊錫機
性能特點：
1.DH-333311R雙拼自動焊錫機機型相對單Y機型效率提高1.8倍,內含BASIC 解譯器，簡單的編程方式，直接手柄示教，可以直接輸入焊點坐標，也可示教焊點位置，可再現焊點位置坐標。
2.采用多軸機械手及先進運動控制算法進行聯動，模擬人手加錫動作，有效提高烙鐵頭的定位精度。
3.程序內置多維度的焊錫方式，可點焊，拖焊，全部工藝參數可由用戶自行設定，可模擬人手的各種高難度和微焊錫工藝。
4.具手控出錫功能。
型號 | DH-T333311R | |
電源 | 110/220V AC | |
溫控臺功率/機臺功率 | 150W*2/700W | |
加熱溫度范圍 | 50℃ ～ 480℃(工作模式選擇) | |
機臺軸數 | 8 軸 | |
可移動動范圍 | X1/X2 軸 | 300/300（mm） |
Y1/Y2 軸 | 300/300（mm） | |
Z1/Z2 軸 | 100/100(mm) | |
R1 軸 | ±180o | |
R2 軸 | ±180o | |
移動動速度(最快） | X1/X2 軸 | 500 mm/sec |
Y1/Y2軸 | 500 mm/sec | |
Z1/Z2 軸 | 500 mm/sec | |
R1/R2 軸 | 1600°/sec | |
重復精度 | X1/X2 軸 | ±0.02 mm |
Y1/Y2 軸 | ||
Z1/Z2 軸 | ||
R1/R2軸 | ±0.02 ° | |
示教文件容量 | 單個系統最多999個文件，單文件最多1000個點 | |
適用錫絲直徑 | 0.5、0.6、0.8、1.0、1.2、1.3 (mm) | |
注：特殊尺寸的行程、錫絲直徑、可以定制。
注：可選配伺服電機、精密滾珠絲桿搭載的運動平臺。

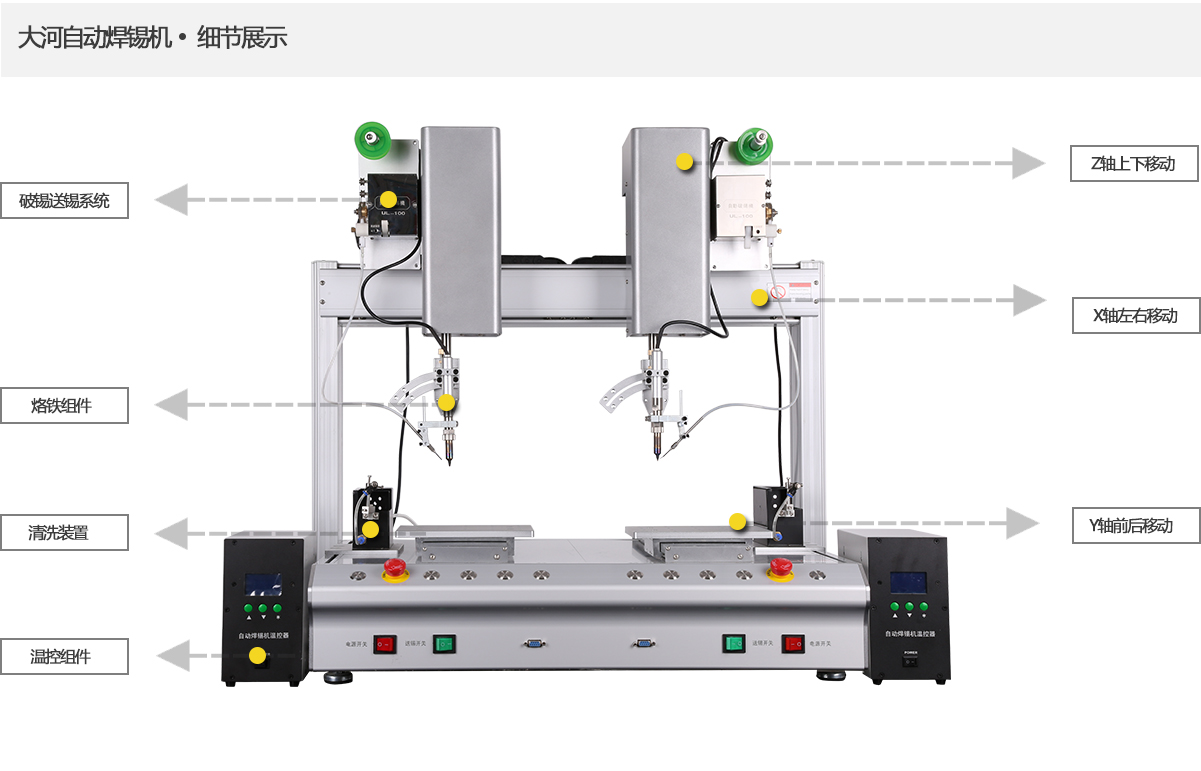

配置
◆五軸焊接雙拼工作平臺
◆兩套手持式示教編程器
◆兩套加熱控制器
◆兩套破錫控制器
◆兩套焊筆組件
◆兩套焊咀
◆兩套出錫組件
◆煙霧凈化過濾系統(選配)
◆驅動方式：X1X2/Y1Y2/Z1Z2/R1R2 八軸微步進馬達
◆解析能力：X/Y/Z 三軸0.01mm：
◆控制方式：PTP點對點，CP連續路徑教導控制，可反復教導。
◆輸出/輸入：兩路，單路4 點輸入，4點輸出
◆機械尺寸（約）：W820xL600xH850（mm)
◆機械重量：60kg
性能
1.DH-333311R雙拼自動焊錫機機型相對單Y機型效率提高1.8倍,內含BASIC 解譯器，簡單的編程方式，直接手柄示教，可以直接輸入焊點坐標，也可示教焊點位置，可再現焊點位置坐標。
2.采用多軸機械手及先進運動控制算法進行聯動，模擬人手加錫動作，有效提高烙鐵頭的定位精度。
3.程序內置多維度的焊錫方式，可點焊，拖焊，全部工藝參數可由用戶自行設定，可模擬人手的各種高難度和微焊錫工藝。
4.具手控出錫功能。
